导电横臂添加时间:2017-12-24 10:23:51

一、导电横臂的特点与组成:

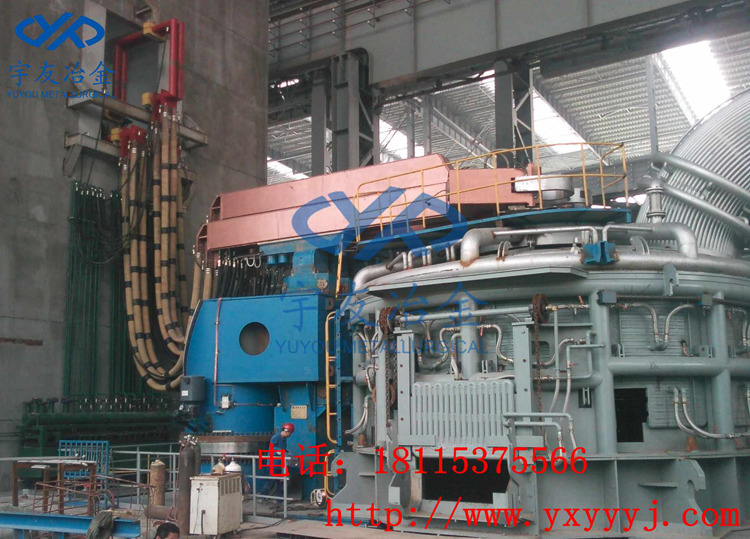

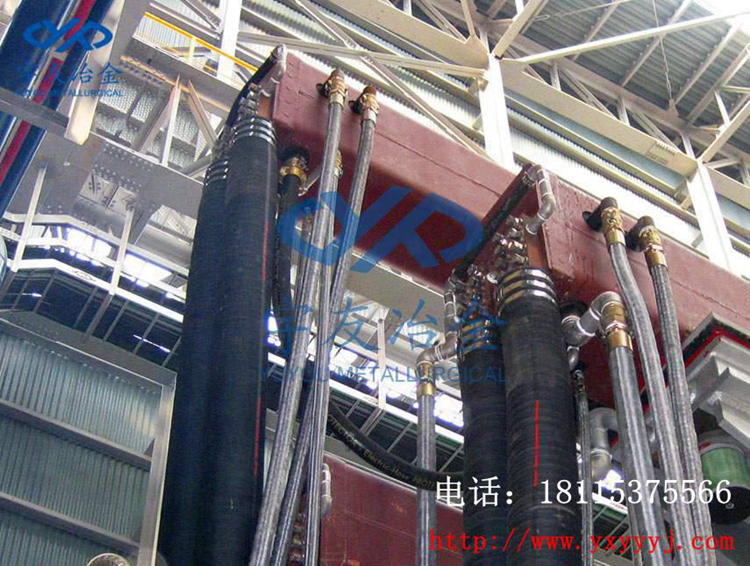

(一)导电横臂是现代电弧炉电极升降机构必不可少的部件。

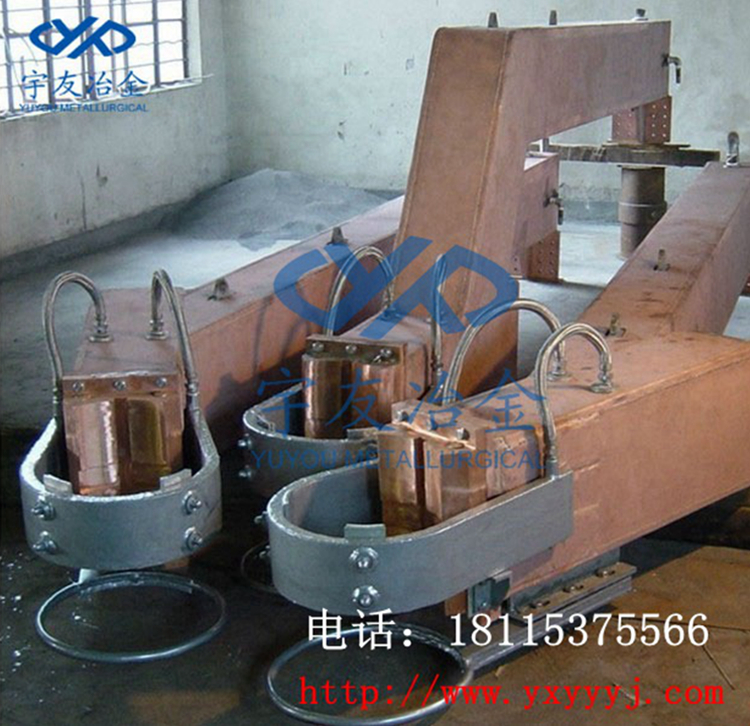

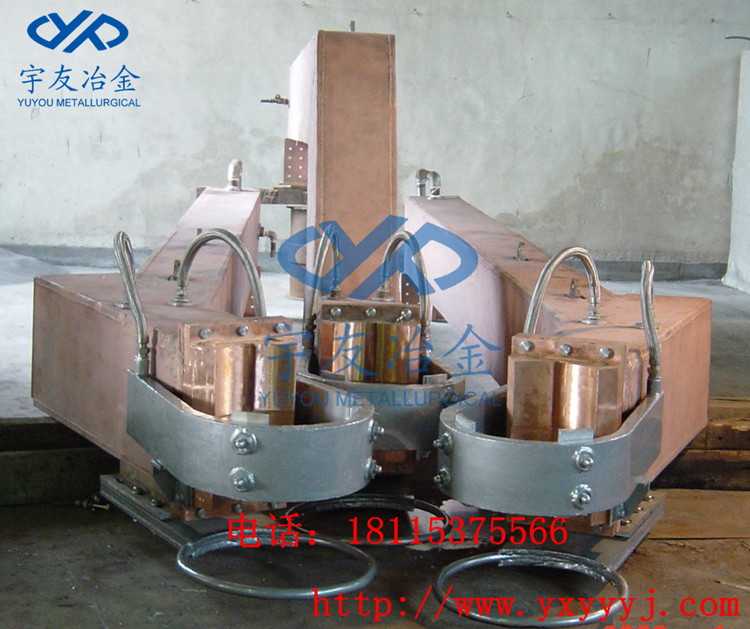

   导电横臂取消了导电铜管结构,使横臂既可作为支撑部件又可作为导电部件,简化了短网结构。在布置上,两边相导电横臂相对于中相导电横臂式对称布置的。其间距在允许的条件下,尽可能小一些,这样做可以减小炉子结构尺寸,但是也必须考虑到立柱导向轮安装调整的方便等,所以尺寸不可能做得太小。中相比边相抬高是根据短网布置需要的,其抬高尺寸的数值是从短网三相平衡计算中得到的。

   使用导电横臂的有点是:高的功率输入提高了生产效率;改善了阻抗和电抗指标;电弧对称性和稳定性好,节圆直径小,降低了耐火材料消耗;电极横臂刚性大,电极可快速调节而不会造成较大的系统振动;电极横臂有效冷却和绝缘;减少了维修工作量。

   导电横臂有铜钢复合臂与铝合金臂两种,而近来国内铜钢复合导电横臂居多,在日本几乎全部由铝合金臂所取代。特别是由于直流供电没有集肤效应,因而铜钢复合板导电横臂是不适合的。在直流电弧炉中使用铝合金导电横臂有许多优越性。铝合金臂由于质量轻,进一步提高了电极升降的速度和控制性能。由于振动衰减可改善电弧的稳定性,又使电弧功率越发增大,这就是选用铝合金臂的理由。

   导电横臂是电炉的重要部件。一个好的导电横臂应具有导电性能优良、工艺加工性好、各部件使用寿命长、检查与更换易损件方便等优点。以边相导电横臂为例说明导电横臂的结构。

(二)导电横臂的组成:

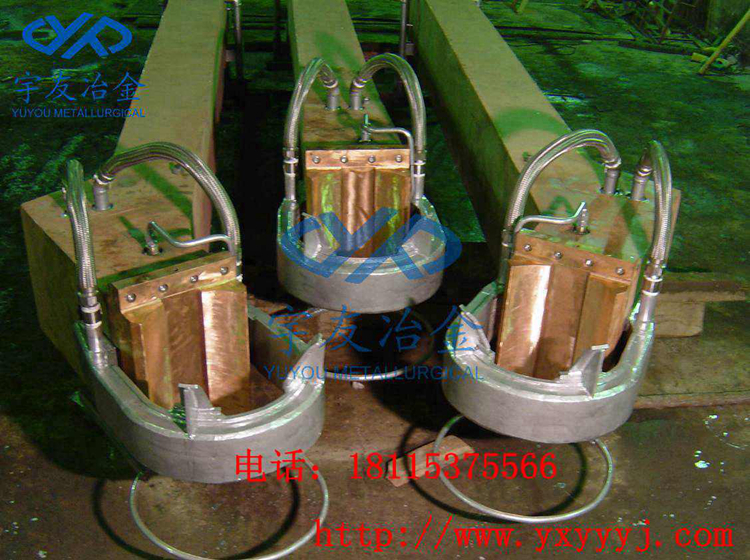

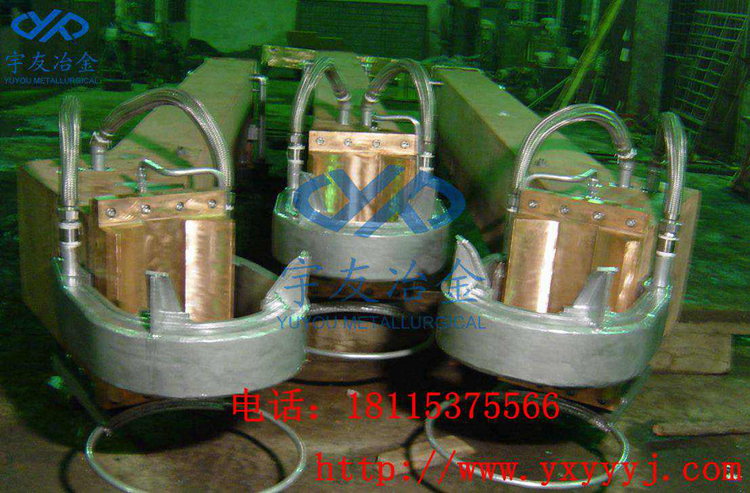

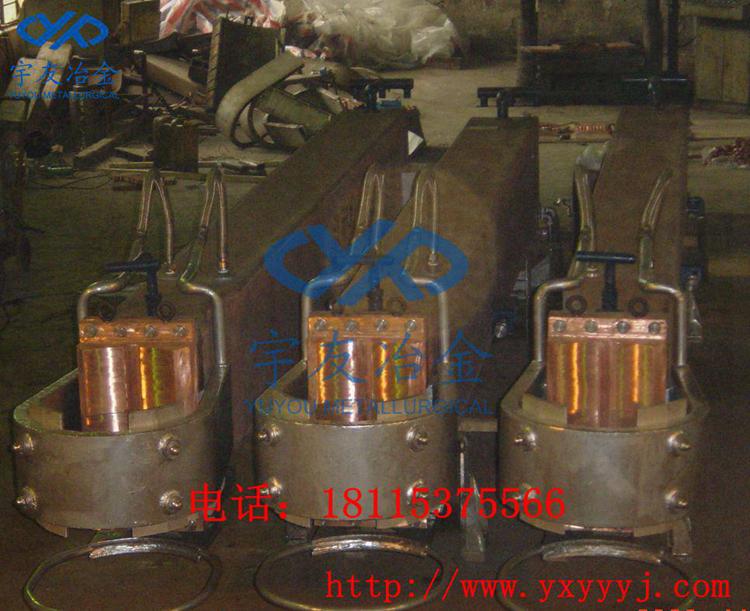

   导电横臂是由电极喷淋环、电极抱箍、电极夹头、电极吹灰装置、电极夹紧系统、横臂体、进水管、回水管、进油管、金属软管、水冷电缆连接板。

二、导电横臂臂体:

 (一)导电横臂的形状:

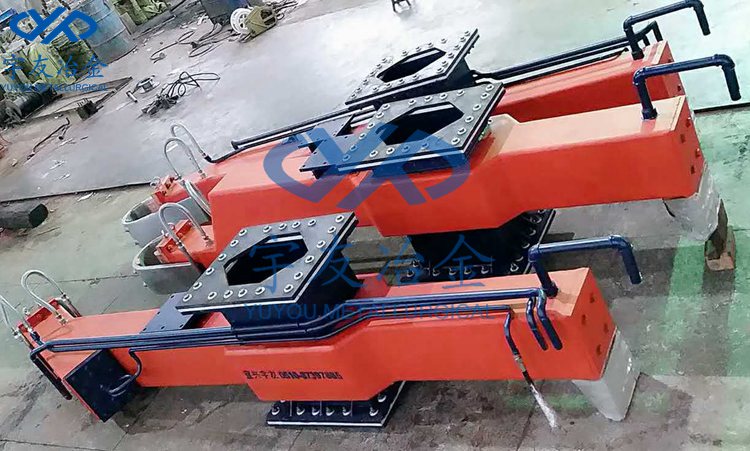

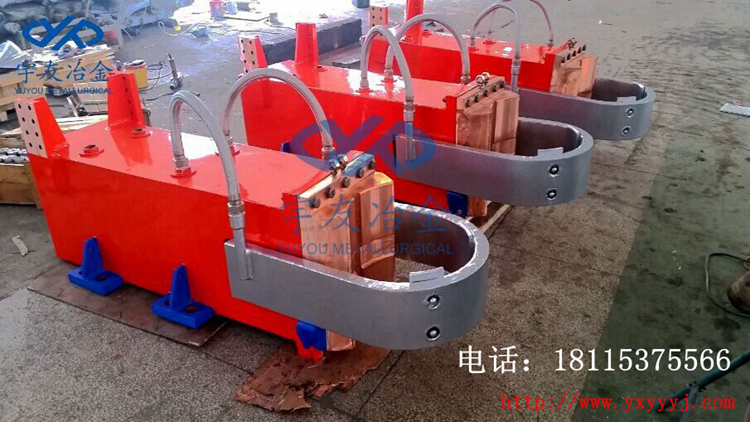

   导电横臂一般是一个高大于宽的矩形体,冷却方式有空心夹层水冷和整体水冷两种,而大多数做成内外夹层整体水冷式。

   在导电横臂发明的初期,空心夹层水冷导电横臂内部和外部形状都设计成矩形。由于有焊缝的存在,在高温和强大的水的压力下、在频繁上下无规律的运动和振动作用下,经常发生漏水。而一旦出现内部漏水不仅很难找到漏水点,即使找到漏水点修复也非常困难。而且横臂内部存在磁场,也导致装在横臂内部的电极夹紧缸的密封件,由于涡流现场存在导致过热而容易损坏,后来改用材质后解决了漏油和涡流现象存在的问题,不仅使用寿命得到了很大的提高,而且减少了维修量。

   整体水冷导电横臂的内部都充满了冷却水,为了使冷却效果更好一点将横臂做成上下隔层,冷却水从下层进入,从上层流出。

(二)导电横臂体的材料:

   导电横臂材料采用铜钢复合板:外层是铜板,内层是钢板,二者经爆炸焊接在一起。

   导电横臂的外部通常制作成矩形,外面的铜板用来导电,内部的钢板用作支撑臂。用铜板代替导电铜管。可大幅度地增加导电面积,又大幅度地降低了电抗、电阻值、使有功功率提高了3%-6%。
